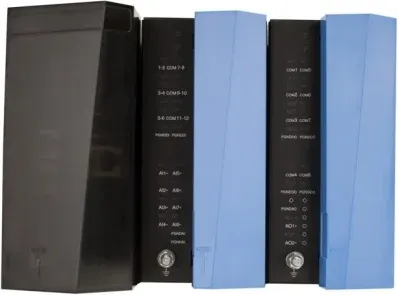

Описание и характеристики
Физические характеристики
| Возможности расширения интерфейсов | Шина ввода/вывода, цифровые входы, аналоговые входы |
| Размеры (В × Ш × Г) | 160 мм (6,3 дюйма) (В) x 75 мм (2,95 дюйма) (Ш) X 112 мм (4,4 дюйма) (Г) |
| Масса | 450 граммов (без выступающих частей) |
Условия эксплуатации
| Вибрация | Базовая радиостанция EIA/TIA 603, синусоидальные колебания 0,07 мм при 10-30 Гц, 0,035 мм при 30-60 Гц |
| Рабочая высота над уровнем моря | От -400 м до +4000 м |
| Рабочая влажность | Относительная влажность 5-95% при 50 градусах по Цельсию |
| Рабочая температура | От - 40 до + 70 градусов по Цельсию (за исключением радиостанций) |
| Температура хранения | От - 55 до + 85 градусов по Цельсию (за исключением радиостанций) |
Соответствие стандартам
| Стандарты защиты | UL 60950-1, CSA 22.2-60950-1, IEC 60950-1/EN60950, AS/NZS 60950 |
| Излучение | CFR 47 FCC, часть 15, подраздел B (класс A) EN55022:2003 класс A, EN61000-3-2, EN61000-3-3 |
| Устойчивость | IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-6, IEC 61000-4-8, IEC 61000-4-11 |
Процессорный модуль
| Процессор | ЦП Sitara (Cortext-A8) |
| Операционная система | Linux |
| Память | Флеш-память — 256 Мб (32 Мб для пользователя), оперативная память — 256 Мб (16 Мб для пользователя) |
| Индикаторы | 4 основных светодиодных индикатора + 1 индикатор LAN + RS232 (передача, причем) |
| Резервная аккумуляторная батарея | Перезаряжаемый аккумулятор-таблетка (не менее 20 дней) |
Порты связи
| Порты Ethernet | Встроенные: 10/100 Мб/сек |
| Поддержка модемов | Модем сотовой связи, модем с выделенной линией связи, радиоканал передачи данных, широкополосный радиоканал |
| Совместимость с рациями Motorola | APX, MOTOTRBO |
| Multi-drop | Последовательная передача MDLC |
| Протоколы | ModBus (ведомое/ведущее устройство по RS232/RS485 и Ethernet |
| Последовательное соединение | Основная плата: RS232 (115,2 Кбит/с)/RS485 (460 Кбит/с), полудуплексный/полнодуплексный режим с/без компакт-диска; сменная плата (дополнительная): 2 изолированных RS232 (115,2 Кбит/с) |
| Two-way radio | Цифровая система MOTOTRBO, цифровой транкинговый режим Astro, Tetra |
| Возможность передачи программ | Локальная система LTR (прямое подключение) и удаленная система FEP |
| Возможность передачи прошивки | Локальная система LTR (прямое подключение) и удаленная система FEP |
Модули ввода-вывода
| DO performances | 10 мс |
| 8 и 16 аналоговые модули ввода | 8 изолированных аналоговых входов, 0-20 мA, 420 мA или 0-5 В пост. тока, разрешение: 16 бит; погрешность: 0,1% максимального значения шкалы; пользовательская настройка |
| 16 и 32 цифровые модули ввода | 12 изолированных цифровых входов напряжения, 8 изолированных аналоговых входов, входы напряжения, фильтр, устраняющий дребезг контактов 10, 20, 30, 40, 50 мс, высокочастотный счетчик 2 кГц, изоляция процессора: 1500 В |
| 4 analog output module | Диапазоны: 0-20 мА, 4-20 мA, 0-10 В; разрешение: 12 бит; погрешность: 0,1% максимального значения шкалы |
| 8 и 16 цифровых модулей вывода | 8 реле цифровых выходов 2.5a, 4 ML формы C (SPDT), 4 EE формы C (SPDT), частота цифровых выходов: 10 Гц |
Режимы питания
| Режимы питания | Выключение, рабочий режим, режим ожидания, энергосберегающий режим (процессор отключен) |
| Переменный ток | 100-240 В переменного тока, 47-63 Гц |
| Постоянный ток | 9-30 В пост. тока |
| Внешний источник питания | 5 В, 7,5 В, доп. выход на 12 В |
Описание и характеристики приведены по данным производителя и могут меняться. Комплектацию и наличие уточняйте у менеджера. Источник: motorolasolutions.com.
